CNC3018 своими руками не из китайского набора

Сборка оси Y

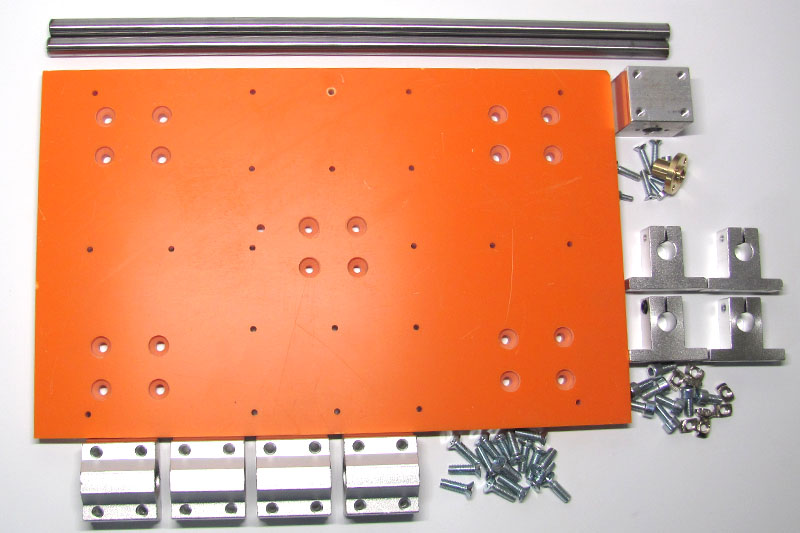

Понадобятся:

• Стол из акрилового камня с отверстиями 1шт
• линейный вал SF10 - 330мм - 2шт
• суппорты (держатели) вала SK10 - 4шт
• линейный подшипник в кожухе SC10UU - 4шт
• Латунная гайка для ходового винта - 1шт
• держатель к ней - 1шт
• винт M3*8 - 4шт
• винт М4*16 потай - 4шт
• винт М5*16 потай - 16шт
• винт М5*10 - 8шт
• t-гайки - 8шт

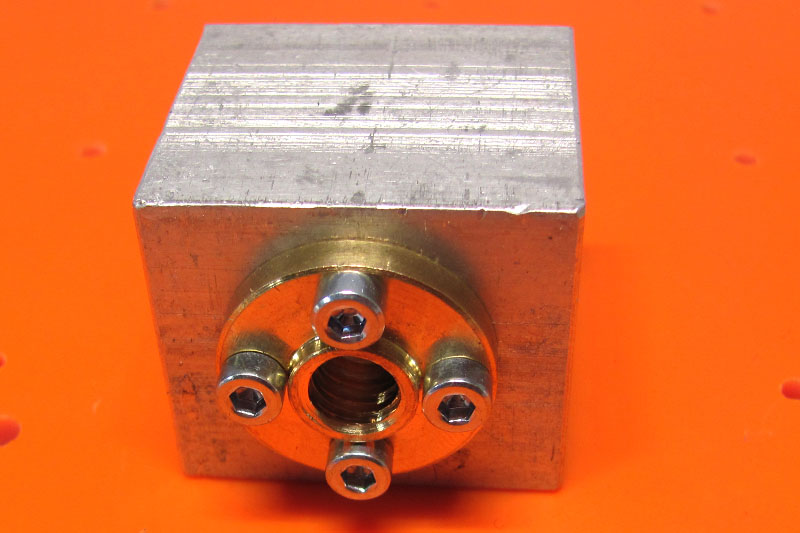

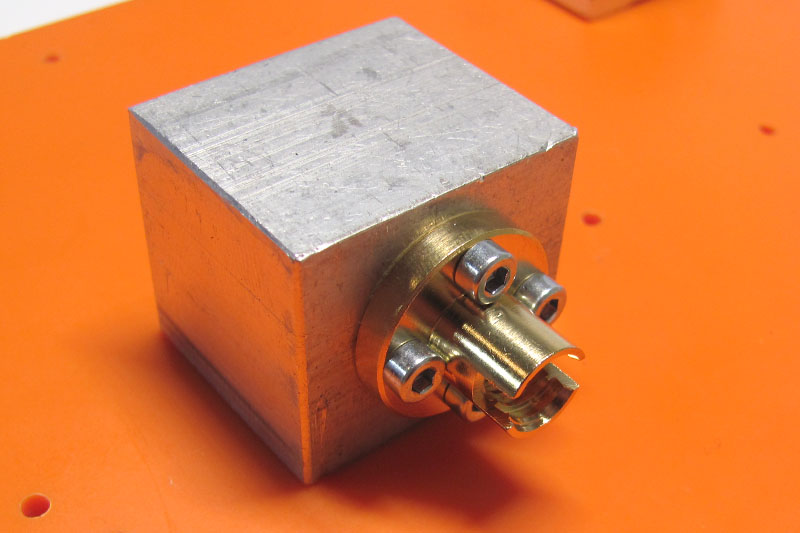

4шт винтов М3*8 крепят латунную гайку для ходового винта к держателю.

При использовании безлюфтовой гайки, она устанавливается выступом наружу, в сторону шагового двигателя.

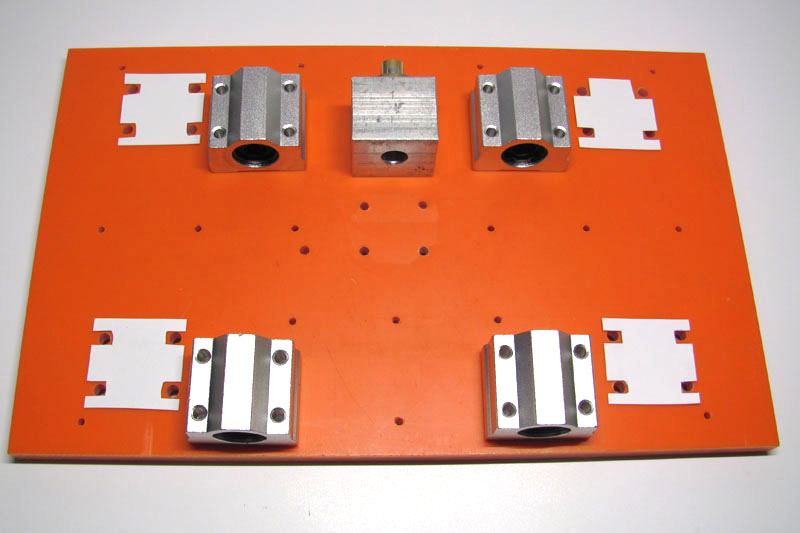

Сам держатель крепится к столу 4шт винтами М416 потай. Держатели опор крепятся к раме 8шт винтами М510 + T-гайки. Под держатели опор нужно подложить прокладки толщиной 0,5…1мм из тонкого пластика. Они нужны, чтобы стол при перемещении не задевал за верха держателей опор.

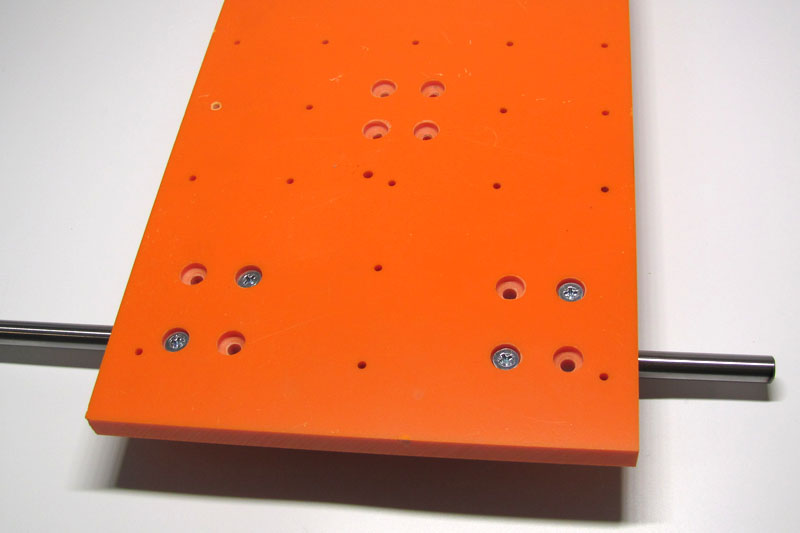

4 Винта M5*16 потай одного держателя сначала наживляются, потом затягиваются по диагонали, при этом нужно контролировать плавность и легкость перемещения стола по направляющей

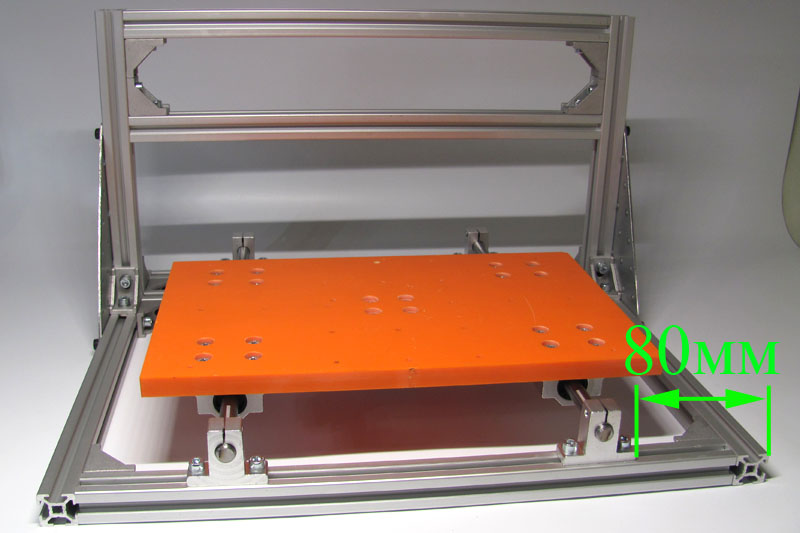

После этого нужно вставить линейные валы в подшипники, Наживить винты и гайки на опоры SK10, надеть на валы опоры SK10. Установить конструкцию на раму, отмерять от края рамы до передней и задней правых опор 80мм, зафиксировать вал в опоре, после этого зафиксировать правые опоры на раме.

Зафиксировать левый вал в опорах, сдвинуть стол «к себе», зафиксировать ближнюю опору на раме. Сдвинуть стол «от себя», зафиксировать дальнюю опору на раме.

Установка ходового винта и шагового двигателя оси Y

Понадобятся: - Ходовой винт 320 мм - втулка 5-8мм - Подшипник 608ZZ c акриловым Y-держателем - 4 винта М36 - 2 винта М58 - 2 винта М5*10 - 4 T-гайки М5 - 4 шайбы М8 - ШД NEMA17 - держатель ШД

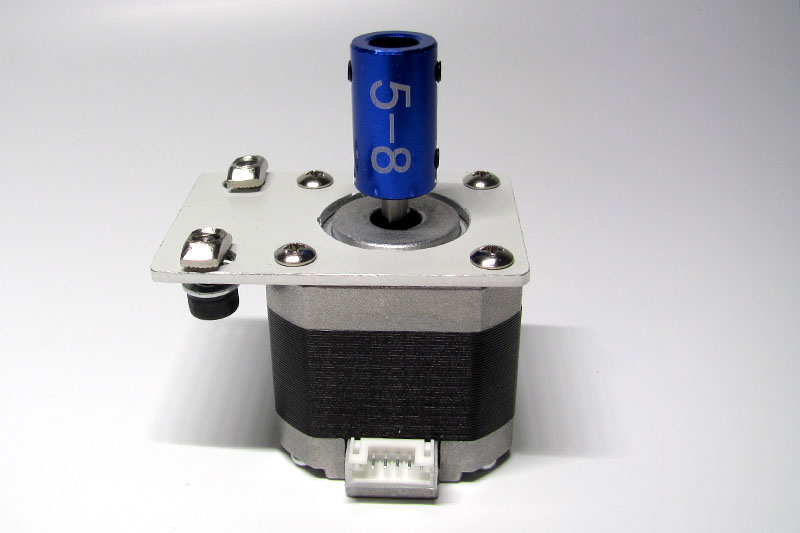

Прикрепить ШД к держателю и зажать втулку, наживить винты M5*8 с шайбами и T-гайками

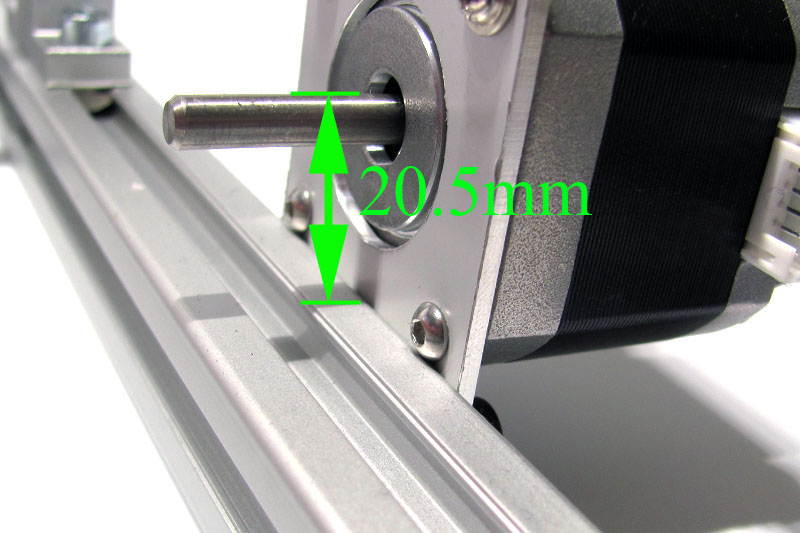

Важно использовать винты М3 с полукруглой головкой диаметром не более 5,7мм (или винты с потайной головкой, предварительно раззенковав отверстия для них), чтобы после установки кронштейна с двигателем на профиль, расстояние от края профиля до оси двигателя было от 18мм (20,5мм до верха вала)

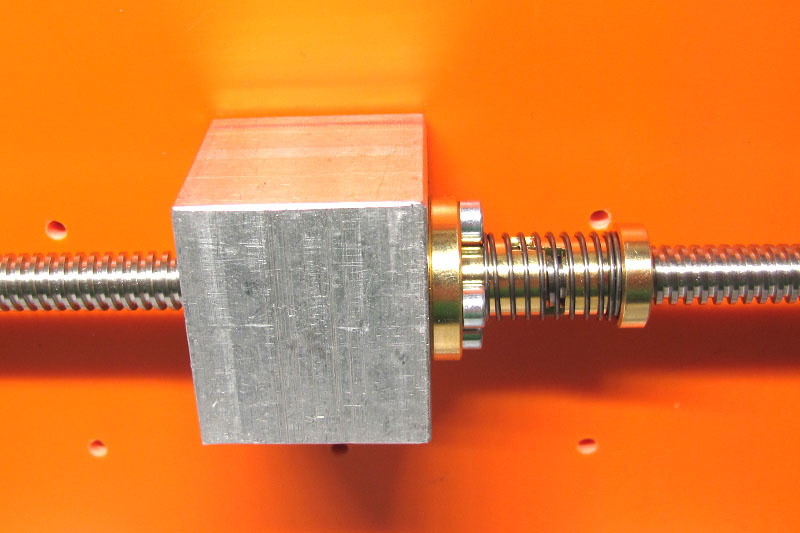

Вкрутить ходовой винт в латунную гайку

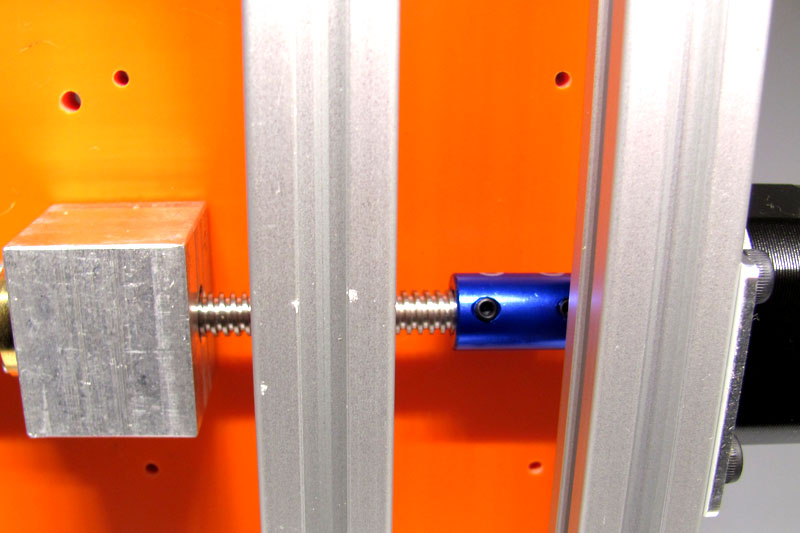

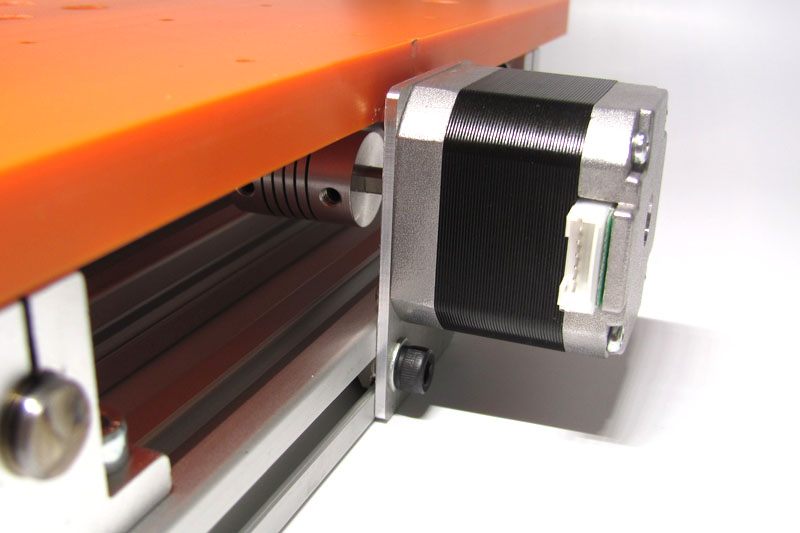

Вставить ШД с держателем в пазы профиля, зажать втулку на ходовом винте.

В положении стола максимально близкому к двигателю зафиксировать держатель на профиле

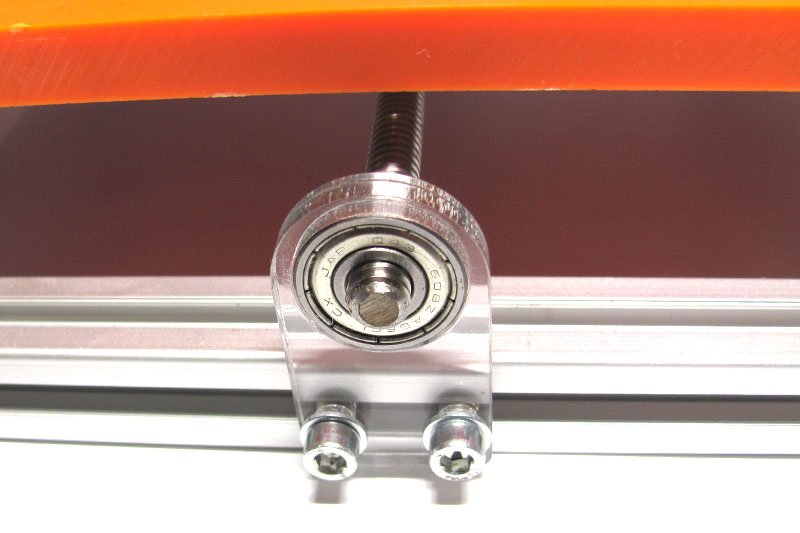

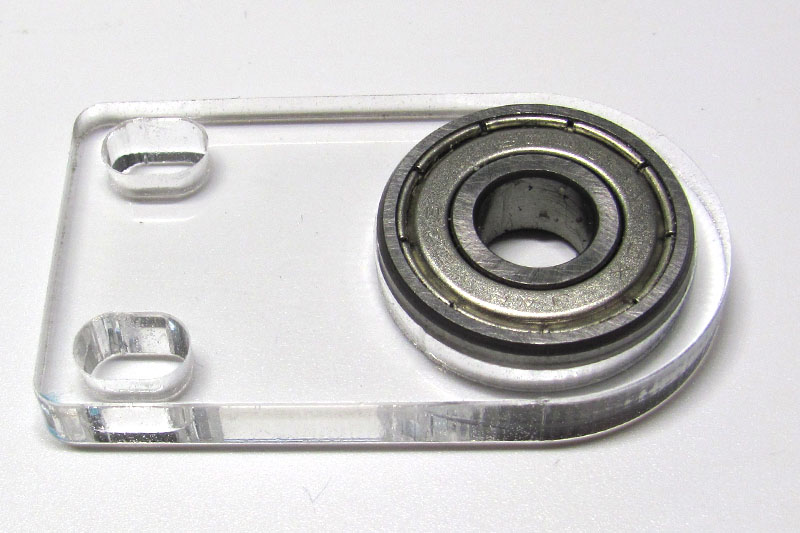

Приклеить подшипник 608ZZ к держателю с помощью секундного клея, дать высохнуть на ровной поверхности

В положении стола ближе к держателю затянуть винты, зафиксировав держатель на профиле.

Продолжение - сборка XZ
