CNC3018 своими руками не из китайского набора
Сборка рамы

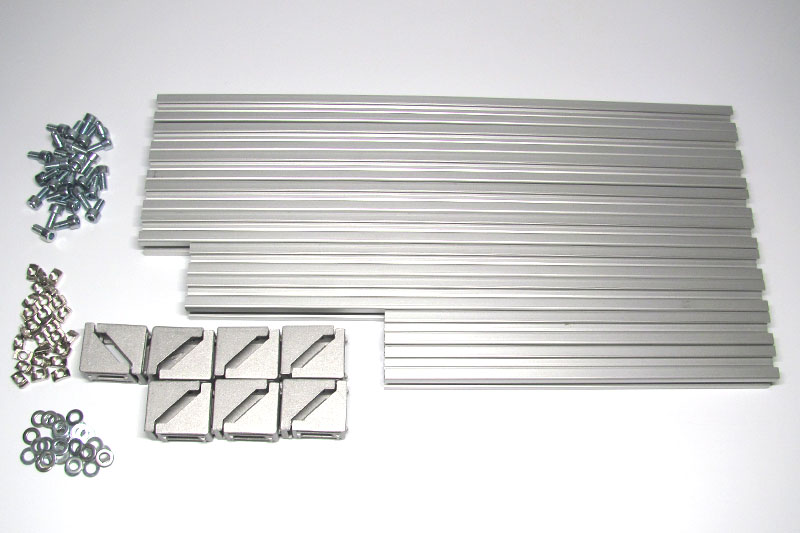

Нужно:
- 5шт профилей 2020 - 360мм
- 2шт профилей 2020 - 330мм
- 2шт профилей 2020 - 220мм
- 14шт уголков 2028
- 28 винтов М5*10
- 28 шайба М5
- 28 t-гаек М5
- Инструменты: шестигранники на 2мм, 2,5мм, 3мм, 4мм

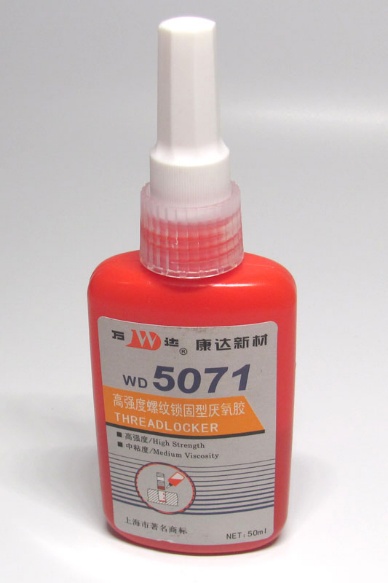

При сборке настоятельно рекомендуется использовать фиксатор резьбы, чтобы вибрация при работе станка не «раскручивала» соединения.

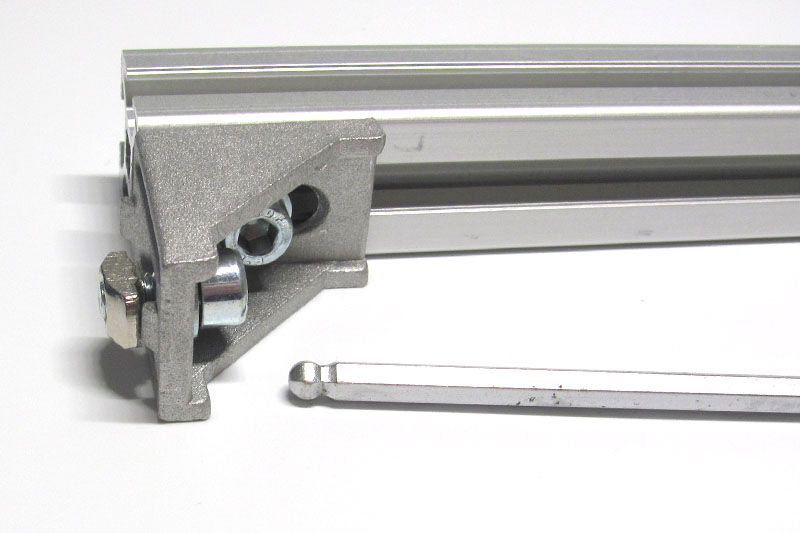

Для закручивания таких винтов удобнее пользоваться шестигранником с закругленный концом, как на фото- он позволяет использовать инструмент под углом.

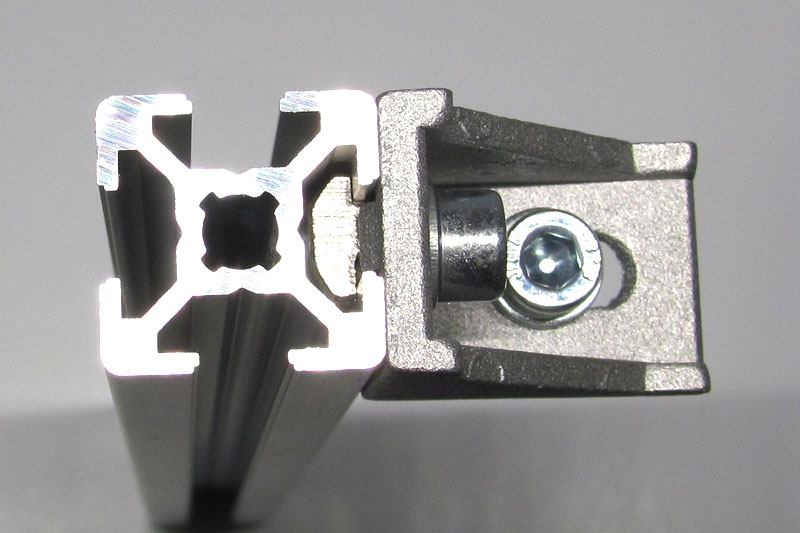

T-гайку можно вставлять в профиль в любом месте, не нужно заводить с торца. При закручивании гайка становится поперек профиля (лучше в этом убедиться визуально)

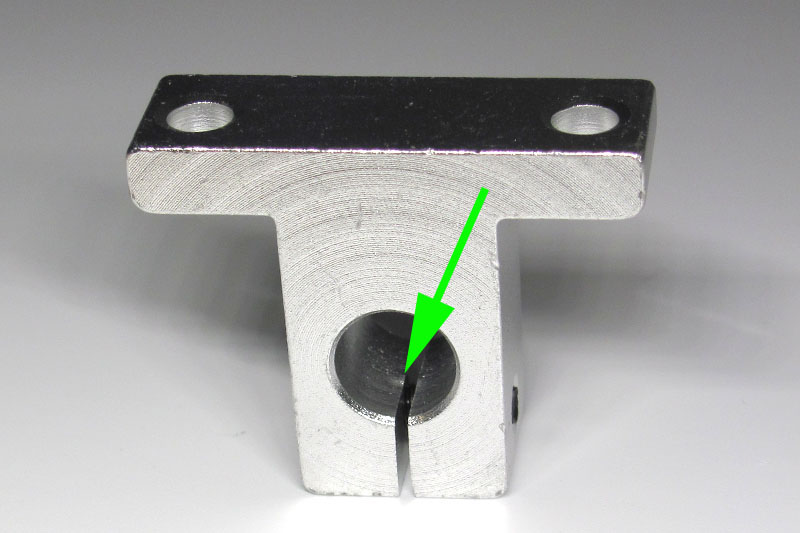

T-гайки встречаются с браком (без резьбы, кривая резьба), поэтому их нужно покупать с запасом. Суппорты SK10 также часто имеют заусенцы, которые легко убрать круглым напильником до сборки.

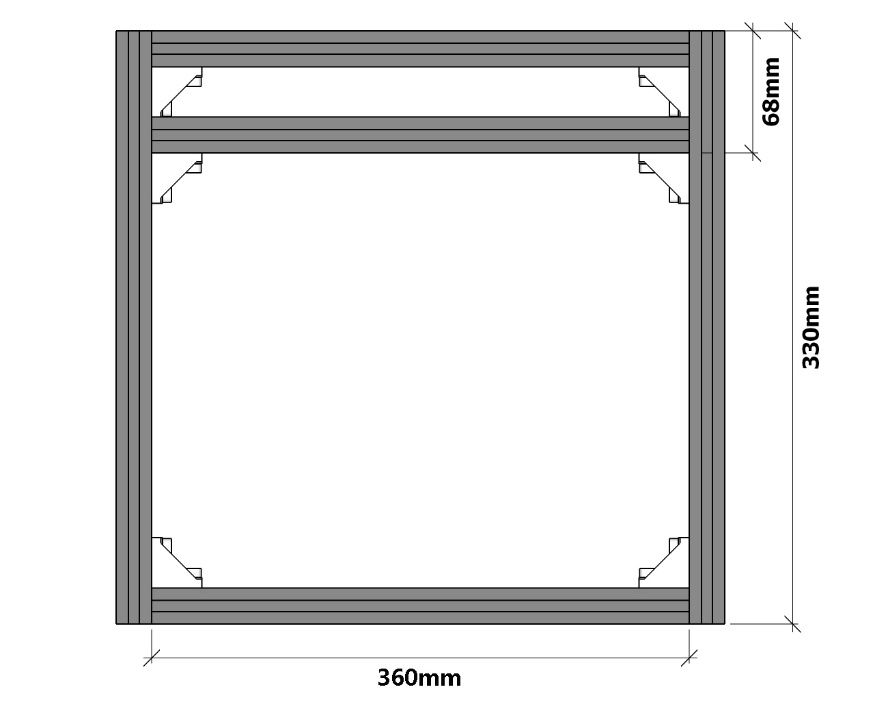

Сборка рамы осуществляется по схеме:

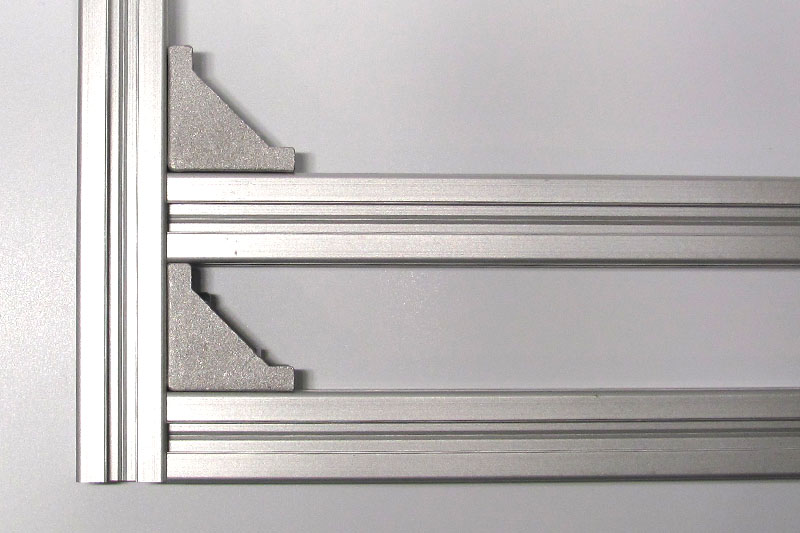

Верхняя и нижняя поперечины выставляются и затягиваются по краю каркаса, вторая поперечина устанавливается впритык к уголку верхней. Затягивать каркас нужно на ровной поверхности, чтобы не допустить перекосов. Вначале на ровной поверхности затягиваются наружные элементы рамы, затем внутренняя поперечина.

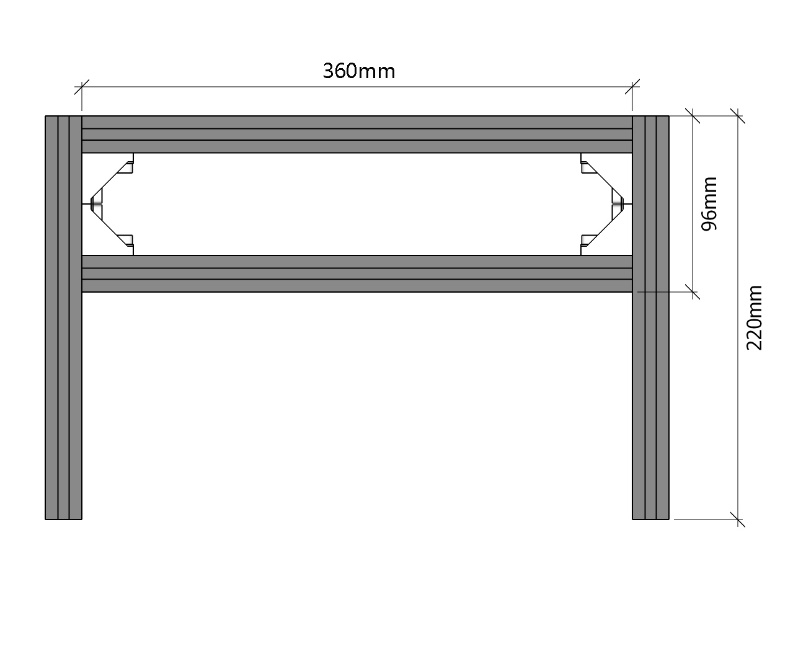

Аналогичным образом собирается ось X (уголки поперечин вплотную друг к другу)

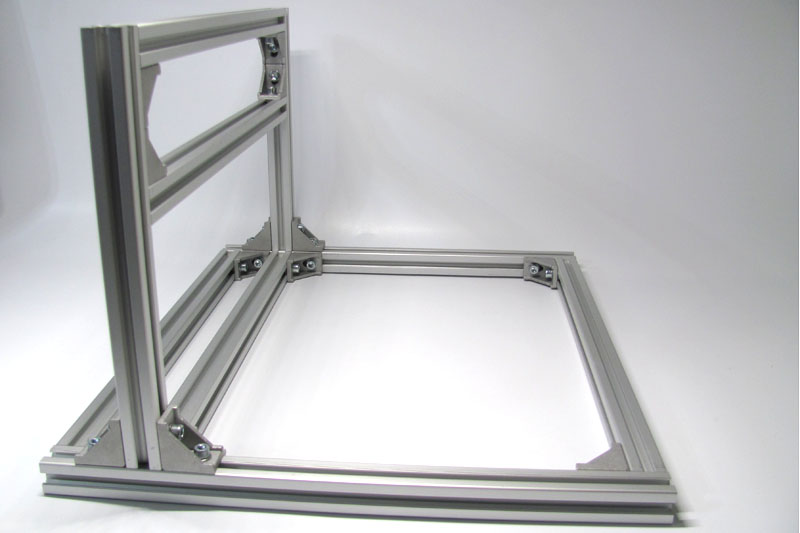

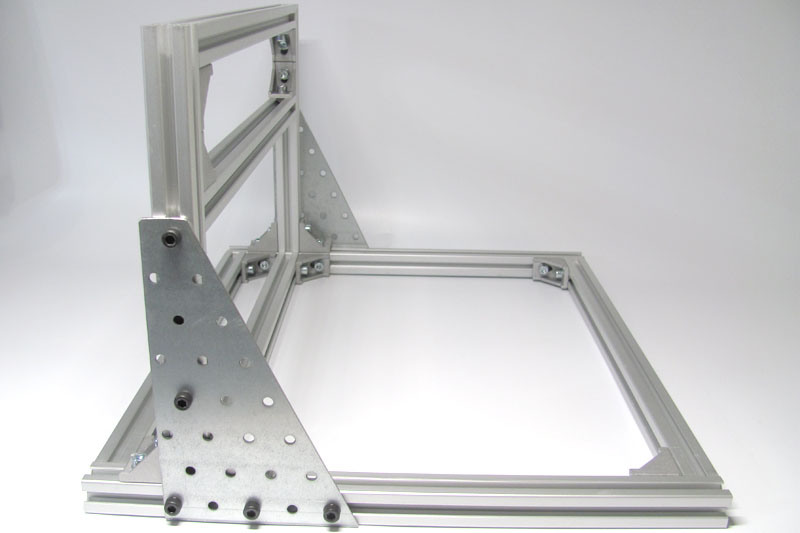

И с помощью 4х уголков соединяем вертикальную и горизонтальную рамы, соблюдая соосность вертикальных стоек с 2й нижней поперечиной. Уголки не должны выходить их плоскости профилей.

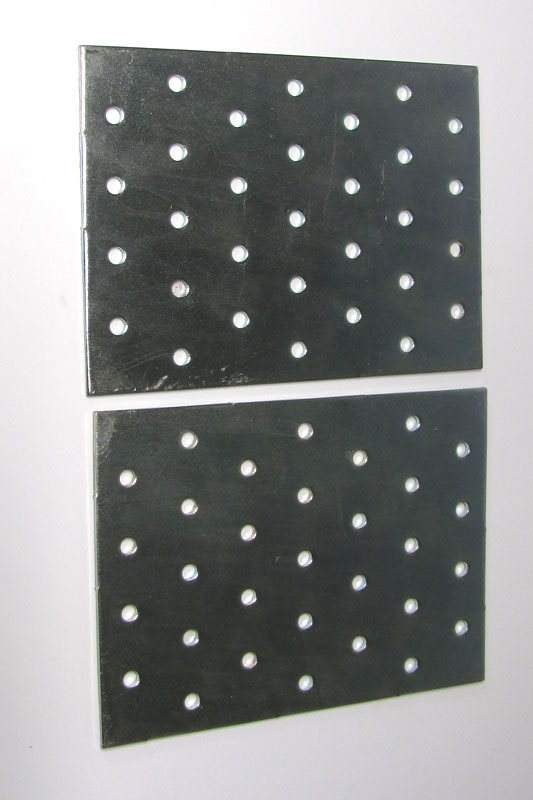

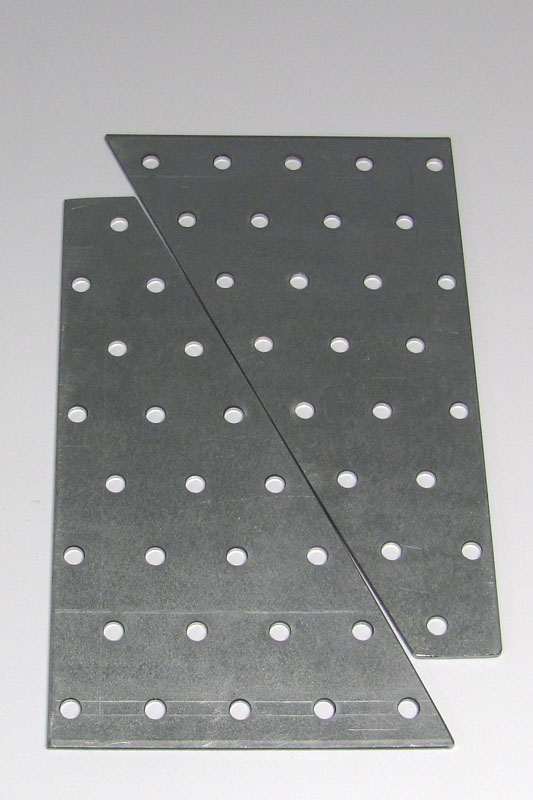

С помощью 10шт винтов М58 и T-гаек, с 2х сторон крепятся усиливающие пластины 100160 или вырезанные «болгаркой» из одной пластины 100*200.
